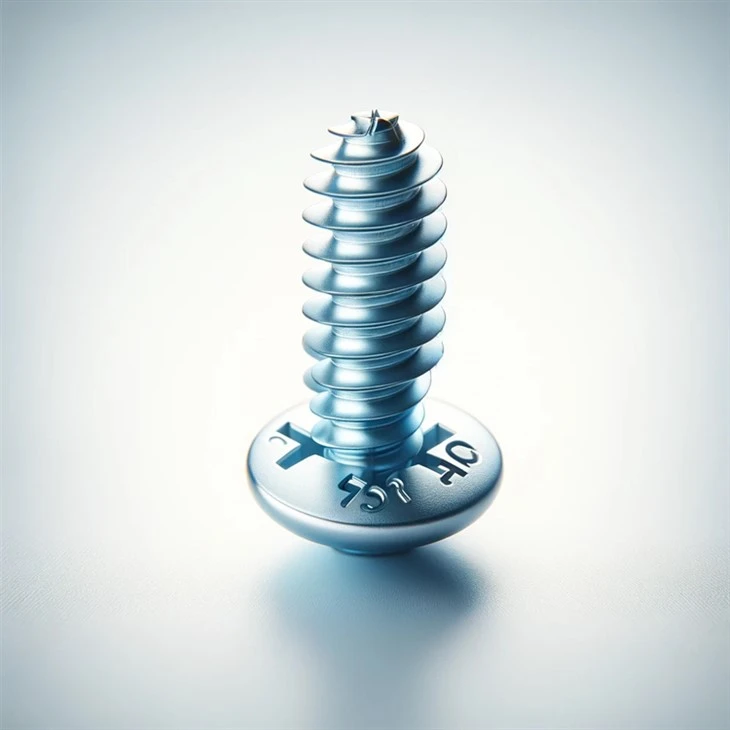

Kreuzschlitz-Flachkopfschrauben vom Typ II

Unsere Kreuzschlitz-Flachkopfschrauben vom Typ II werden durch Kaltstauch- und Warmumformtechnologien in Nenndurchmessern von 1/8"- 3" (M3 – M80) hergestellt. Wir bieten Verbindungselemente sowohl in USCS/Imperial- als auch in metrischen Größen an.

Anfrage senden

Produkteinführung

Beschreibung

Wir verfügen über ein fortschrittliches und umfassendes Spektrum an Fähigkeiten, einschließlich Engineering, Forschung und Entwicklung, Prototyping, kundenspezifische Fertigung, Präzisionsverarbeitung und Tests. Alle Materialien stammen von den renommiertesten und anspruchsvollsten Gießereien der Welt. In unserem Produktlager verfügen wir über einen Bestand an Verbindungselementen im Wert von mehreren Millionen US-Dollar, der es uns ermöglicht, Ihre Bestellung von Typ-II-Flachrundkopf-Maschinenschrauben mit Kreuzschlitz schnell auszuwählen, zu verpacken und zu versenden.

Wir sind stolz darauf, unsere Distributoren, EPCs, OEM- und MRO-Kunden weltweit zu bedienen.

Unsere Verbindungselemente erfüllen die geltenden ASTM-, ANSI-, ASME-, SAE-, API-, NAS-, AN-, MS-, NACE-, ISO-, DIN- und KS-Standards.

Zu unseren Märkten gehören Schienentransport, medizinische Geräte, Luft- und Raumfahrt, Schiffe, Halbleiter, Öl und Gas, Pharmazeutika, Petrochemie und Raffinerie, Lebensmittel und Getränke usw.

Merkmale

1. Fachwerkkopf-Design: Kreuzschlitzschrauben vom Typ II verfügen über ein Fachwerkkopf-Design, das eine größere Kontaktfläche und eine bessere Befestigungsfestigkeit bietet.
2. Kreuzschlitzdesign: Das Produkt ist mit einem Kreuzschlitz ausgestattet, sodass es zum Ein- und Ausbau einfach mit einem Schraubendreher oder einem Schraubendreherbit verwendet werden kann.
3. Mehrere Größen und Spezifikationen: Das Produkt bietet eine Vielzahl von Größen und Spezifikationen, um unterschiedlichen Anwendungsszenarien und Gewindeanforderungen gerecht zu werden.
4. Hochfestes Material: Diese werden typischerweise aus hochfestem Stahl oder Edelstahl hergestellt und bieten eine hervorragende Zugfestigkeit und Korrosionsbeständigkeit.
5. Einfach zu bedienen: Das Produkt ist für eine einfache Installation und Festziehen konzipiert und verbessert so die Arbeitseffizienz.
6. Geeignet für dünne Bleche: Diese eignen sich zum Befestigen dünner Blechmaterialien, wie zum Beispiel Metallbleche oder Kunststoffplatten.
7. Breites Anwendungsspektrum: Dieser Schraubentyp wird häufig im Möbelbau, im Maschinenbau, in der Elektronik und anderen Bereichen zur Befestigung und Verbindung verschiedener Komponenten eingesetzt.
8. Hochpräzise Fertigung: Hochpräzise Fertigung, um genaue Abmessungen und Konsistenz zu gewährleisten.

Spezifikationen


Abmessungen der Kreuzschlitz-Flachkopf-Maschinenschrauben vom Typ II
Nenngröße oder Grundschraubendurchmesser		A		H		R	M	T	N	Nischendurchdringung Messtiefe
		Kopfdurchmesser		Kopfhöhe		Kopf Radius	Aussparung Durchmesser	Aussparung Tiefe	Aussparung Breite
		Kopfdurchmesser		Kopfhöhe
		Max.	Min.	Max.	Min.					Max.	Min.
5	0.1250	0.289	0.272	0.078	0.066	0.191	0.157	0.086	0.033	0.068	0.057
6	0.1380	0.321	0.303	0.086	0.074	0.211	0.175	0.097	0.035	0.079	0.068
8	0.1640	0.384	0.364	0.102	0.088	0.254	0.209	0.115	0.041	0.102	0.091
10	0.1900	0.448	0.425	0.118	0.103	0.283	0.244	0.138	0.046	0.126	0.113
12	0.2160	0.511	0.487	0.134	0.118	0.336	0.279	0.160	0.051	0.148	0.136
1/4	0.2500	0.573	0.546	0.150	0.133	0.375	0.313	0.174	0.057	0.171	0.157
5/16	0.3125	0.698	0.666	0.183	0.162	0.457	0.382	0.219	0.067	0.217	0.201
3/8	0.3750	0.823	0.787	0.215	0.191	0.538	0.446	0.261	0.076	0.259	0.242
7/16	0.4375	0.948	0.907	0.248	0.221	0.619	0.511	0.304	0.086	0.303	0.284
1/2	0.5000	1.073	1.028	0.280	0.250	0.701	0.588	0.354	0.097	0.354	0.333
9/16	0.5625	1.198	1.149	0.312	0.279	0.783	0.588	0.354	0.097	0.354	0.333
5/8	0.6250	1.323	1.269	0.345	0.309	0.863	0.588	0.354	0.097	0.354	0.333
3/4	0.7500	1.573	1.511	0.410	0.368	1.024	0.588	0.354	0.097	0.354	0.333

Materialoptionen

INCONEL
Inconel® 600, UNS N06600, DIN EN 2.4816
Inconel® 601, UNS N06601, DIN EN 2.4851
Inconel®625, UNS N06625, DIN EN 2.4856
Inconel®718, UNS N07718, DIN EN 2.4668

INCOLOY
Incoloy® 800H, UNS N08810, DIN EN 1.4958
Incoloy® 800HT, UNS N08811, DIN EN 1.4959
Incoloy® 825, UNS N08825, DIN EN 2.4858
Incoloy® 925, UNS N09925, DIN EN –

HASTELLOY
Hastelloy® C-276, UNS N10276, DIN EN 2.4819
Hastelloy® C-276, UNS N06022, DIN EN 2.4602
Hastelloy® B-2, UNS N10665, DIN EN 2.4617
Hastelloy® G, UNS N06030, DIN EN 2.4063

MONEL
Monel® 400, UNS N04400, DIN EN 2.4360
Monel® K-500, UNS N05500, DIN EN 2.4375

NICKEL
Nickel 200, UNS N02200, DIN EN 2.4060, 2.4066
Nickel 201, UNS N02201, DIN EN 2.4061, 2.4068

ZIRKONIUM
Zr 702, UNS R60702, DIN EN –
Zr 705, UNS R60705, DIN EN –

TITAN
Titan Gr-2, UNS R50400, DIN EN 3.7035
Titan Gr-5, UNS R56400, DIN EN 3.7164, 3.7165
Titan Gr-7, UNS R52400, DIN EN 3.7235
Titan Gr-23, UNS R56401, DIN EN –

6 % MOLY
AL-6XN®, UNS N08367, DIN EN –
25-6Mo, Legierung 926, UNS N08926 (N08925), DIN EN 1.4529
254 SMO, UNS S31254, DIN EN 1.4547

EDELSTAHL
A-286 Edelstahl, UNS S66286, DIN EN 1.4980
Edelstahl 310S, UNS S31008, DIN EN 1.4845
Edelstahl 317L, UNS S31703, DIN EN 1.4438
Edelstahl 321, UNS S32100, DIN EN 1.4541
Edelstahl 904L, UNS N08904, DIN EN 1.4539
Nitronic® 60, UNS S21800, DIN EN –

DUPLEX-EDELSTAHL
Duplex 2205, UNS S32205, S31803, DIN EN 1.4462
Super Duplex 2507% 2c UNS S32750 % 2c DIN EN 1.4410
Super-Duplex S32760, UNSS32760, DIN EN 1.4501

Unterschiede zwischen Flachkopf- und Flachkopfschrauben

Flachkopf- und Flachkopfschrauben haben eine ähnliche Form. Sie sind beide abgerundet und beide nicht versenkt. Sie finden sie auch in unterschiedlichen Kopfaussparungen. Ob Flachkopf- oder Flachkopfschrauben, Schrauben gibt es in unterschiedlichen Kopfaussparungen. Die Kopfaussparung bestimmt natürlich die Art des Bits, mit dem eine Schraube montiert und entfernt werden kann. Einige Flachkopfschrauben und Flachkopfschrauben verfügen über eine Kreuzkopfaussparung, während andere über eine Flachkopfaussparung verfügen.

Da sie ähnlich aussehen, fragen Sie sich vielleicht, wie sich Flachkopf- und Flachkopfschrauben voneinander unterscheiden. Der Hauptunterschied liegt in ihrem Profil. Flachkopfschrauben haben typischerweise ein niedrigeres Profil als Flachkopfschrauben.

Sowohl Flachkopf- als auch Flachkopfschrauben ragen aus den Werkstücken heraus, in die sie eingebaut werden. Dies ist ein charakteristisches Merkmal aller nicht versenkten Schrauben. Flachkopf- und Flachkopfschrauben sind nicht versenkt, sodass sie aus Werkstücken hergestellt werden können. Allerdings haben Flachrundkopfschrauben ein niedrigeres Profil als ihre Gegenstücke mit Flachkopf.

Das niedrige Profil der Traversenköpfe bedeutet, dass sie tiefer auf den Werkstücken aufliegen. Der Kopf ragt nicht so weit aus dem Werkstück heraus wie bei Flachkopfschrauben. Linsenkopfschrauben haben ein höheres Profil, sodass der Kopf weiter nach außen ragt.

FAQs

F: Warum Flachkopfschrauben verwenden?

A: Fachwerkkopf – manchmal auch Pilzkopf genannt, bietet eine größere Auflagefläche und ein niedrigeres Profil als Flach- oder Rundköpfe.

F: Wie sieht ein Fachwerkkopf aus?

A: Flachrundschrauben sind Gewindebefestigungen mit einem pilzförmigen Kopf. Sie haben einen breiten und leicht abgerundeten Kopf, der einem Pilz ähnelt.

F: Wie breit ist eine Flachrundkopfschraube?

A: Erhältlich in den Durchmessern Nr. 6, Nr. 8 und Nr. 10. Erhältlich in Längen von 1/2" bis zu 1 1/2". Erhältlich mit Köpfen mit 12, 15, 16 oder 18 Durchmessern, je nach Größe, für eine größere Tragfläche.

F: Können Dachschrauben auf Holz verwendet werden?

A: Selbstschneidende, modifizierte Halsschrauben – auch bekannt als Wafer-Head-, Round-Scheibenkopf- und K-Lathe-Schrauben – erfüllen die Anforderungen zahlreicher Branchen, von der Holzverarbeitung über die Blechbefestigung bis hin zur Heizungs-, Lüftungs- und Klimatechnik.

F: Wofür wird eine Flachrundkopfschraube verwendet?

A: Sie werden häufig in der Luft- und Raumfahrtindustrie eingesetzt. Wie alle Schrauben verfügen auch Flachrundschrauben über ein Außengewinde, wodurch sie Teile mit Innengewinde befestigen können. Flachrundkopfschrauben weisen jedoch einen einzigartigen Kopftyp auf, der sie von anderen Arten von Gewindebefestigungen unterscheidet.

F: Was ist eine modifizierte Flachrundkopfschraube?

A: Modifizierte Flachrundkopfschrauben – auch bekannt als Wafer-Head-, Round-Scheibenkopf- und K-Lathe-Schrauben – gehören zu den vielseitigsten Produkten im Sortiment. Sie bieten alle Vorteile einer Flachkopfschraube, verfügen jedoch über eine Unterlegscheibe mit großem Durchmesser, die für eine saubere, flache Oberfläche sorgt.

F: Was sind Flachkopf- oder Flachrundkopfschrauben?

A: Obwohl ähnlich, hat der Fachwerkkopf einen größeren Durchmesser als der Flachkopf. Obwohl die Kopfform ähnlich ist, hat der Kopf einer Flachrundkopfschraube eine breitere Oberfläche oder einen größeren Durchmesser und häufig ein niedrigeres Profil.

F: Wie funktionieren Dachschrauben?

A: Die Traversenschraube ermöglicht eine Verbindung zwischen Bolzen und Bodenplatte oder Bolzen und oberer Platte sowie die Befestigung von Traversen und Sparren an den oberen Platten. Der Vollgewindeschaft greift über die gesamte Länge des Befestigungselements und sorgt so für eine sichere Verbindung.

F: Was ist eine Kreuzschlitzschraube?

A: Kreuzschlitz-Gewindeschneidschrauben sind Gewindebefestigungen mit einem Maschinengewinde, das beim Eindrehen in ein Pilotloch ohne Gewinde sein eigenes Gewinde schneidet. Kreuzschlitz-Gewindeschneidschrauben haben einen Kopf mit einem Kreuzschlitzantrieb, der mit einem Kreuzschlitzschraubendreher eingedreht werden kann.

F: Wofür wird eine Kreuzschlitzschraube verwendet?

A: Kreuzschlitzschrauben, leicht zu erkennen an ihrem kreuzförmigen Schlitz, bieten einen besseren Halt für den Schraubendreher und verringern die Gefahr eines „Cam-out“ (Abrutschens). Diese Konstruktion ermöglicht die Anwendung eines höheren Drehmoments und eignet sich daher für ein breites Anwendungsspektrum, von der Elektronik bis zum Bauwesen.

F: Wie misst man eine Flachrundkopfschraube?

A: Bei Sechskant-, Flach-, Knopf-, Rund- und Flachrundschrauben wird die Länge also von direkt unter dem Kopf bis zur Spitze gemessen.
